ステンレスダクトのエビ管と角丸の製作と展開図


ステンレスダクト

  • 材質:SUS304 No.1 3ミリ
  • 溶接:TIG溶接
  • ダクトの種類:角丸・エビ管・ヘッダー管

ステンレスダクト

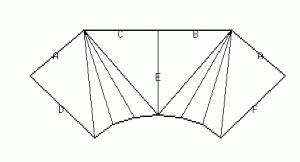

【角丸の展開図】

2枚で1組で、斜線の部分を細かくプレスで押して平面から立体にします。

角丸 板金展開図

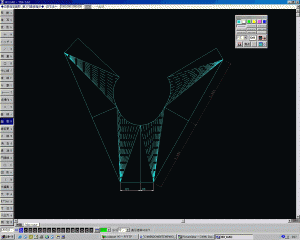

CADで作図するとこのようになります。

CADによる角丸の展開図

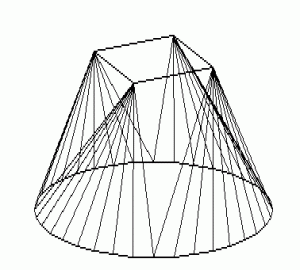

丸い部分が四角い部分より大きい角丸の図です。
角丸


【エビ管の展開図】

ベンディングロール(3本ロール、4本ロール)で丸く加工して平面から立体にします。

両端の展開図

エビ管(90度エルボ)の展開図1

 中間の展開図

エビ管(90度エルボ)の展開図2

 エビ管(90度エルボ)の図

エビ管(90度エルボ)の図
