SS400でエビ管の製作とJw_cadによる展開図の作図
- カテゴリー : 製作
【ＳＳ（鉄）のダクト】
- 材質：SS400 2.3ミリ
- 分割数：8
- 溶接：MAG溶接（Ar-Co2）
- ダクトの種類：エビ管
展開
↓
型板製作
↓
板への罫書(含切断クリアランス)
↓
ロール曲げ
↓
手動プラズマ切断
↓
組立（仮溶接）
↓
ＭＡＧ溶接
【エビ管の展開図】
ベンディングロール（３本ロール、４本ロール）で丸く加工して平面から立体にします。
両端の展開図
中間の展開図

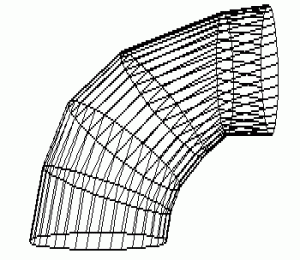

エビ管(９０度エルボ)の図

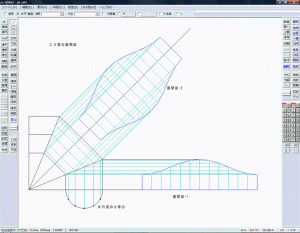

【Jw_CADでエビ管の展開図を作図】
