移動式の簡易クレーンの製作

1997年、農業集落排水のステンレス配管、機械据付の現場で、処理層内の上澄水排出装置組み立てと据付専用に製作し、大活躍してくれた簡易クレーンです。幅はその時の処理槽の開放部のサイズに合わせました。
ブレーキ付キャスター仕様で、荷重は1トンで設計しました。

    • 材料:配管用炭素鋼鋼管
    • 溶接:Co2半自動溶接、被服アーク溶接
    • 塗装:さび止めグレー
    • 器具:日立プレーントロリ、キトーチェーンブロック1ton

処理層内は5メートル位の深さがあるので、実際の作業では写真の左右の足を外して、別に短い足を取り付けて作業を行いました。

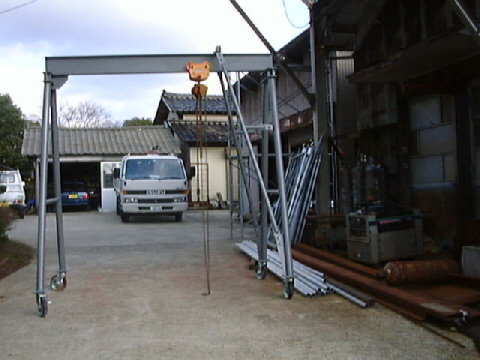

移動式の簡易クレーン
